背景技術:

    本技術涉及提升設備技術領域，尤其涉及一種防止礦井提升機尾繩被拉斷或絞斷的保護裝置。目前，大多數礦山采用的豎井垂直提升機，提升機的尾繩都較長，在提升作業中由于提升容器底部與尾繩相連的旋轉器發生故障，導致尾繩上勁、纏繞;或者從井筒上部掉落的雜物致使尾繩絞扭，或者在提升作業中尾繩晃動過大，使尾繩掛到井筒或井底鋼梁、錨桿上，都會發生尾繩被拉斷的事故。尾繩的運行好壞影響著提升機的安全運行，一旦尾繩發生拉斷或破壞事故，將直接導致系統停產，且發生事故后，設備搶修時間長，任務量大，嚴重影響生產的正常運轉。

技術內容

    本技術的目的在于提供一種結構簡單、能夠有效防止尾繩被拉斷的礦井提升機尾繩保護裝置。為實現上述目的，本技術采取的技術方案是一種提升機尾繩保護裝置，包括隔離鋼梁，還包括鋼絲拉繩、滑輪組、配重塊和接近開關，所述鋼絲拉繩平行設置在隔離鋼梁的正下方，一端與隔離鋼梁下部的支承座固定連接，另一端通過滑輪組牽引至井口處，且在鋼絲拉繩末端懸掛有配重塊;所述配重塊的附近設置有接近開關;所述接近開關與提升機的可編程邏輯控制器PLC電連接。所述滑輪組包括固定連接在所述井口的鋼梁處第一定滑輪和固定連接在所述隔離鋼梁下方的第二定滑輪。所述第一定滑輪為1 2個。所述鋼絲拉繩設有塑料保護套。本技術提供的上述提升機尾繩保護裝置，安裝以后在提升機運行時，一旦尾繩出現絞扭或其它上勁的情況，鋼絲拉繩拉動配重塊，接近開關檢測不到配重塊就會發出報警信號，并將異常信號傳送至提升機的可編程邏輯控制器PLC，提升機停止運行，可以有效避免由于尾繩絞繩、雜物絞繩等引起的重大故障，確保提升系統的安全性;有效檢測尾繩的工作狀況，提前預防尾繩故障;有效避免由于尾繩故障造成的設備事故、人員傷害和停產所造成的巨大損失。

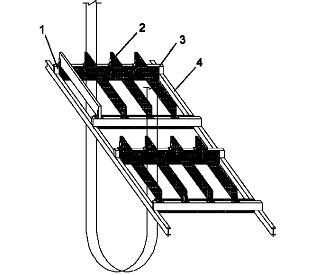

圖1是本技術結構示意圖。圖中1-繩頭鎖扣，2-隔離鋼梁，2’ -支承座，3-尾繩，4-鋼絲拉繩，5-第一定滑輪，5’ -第二定滑輪，6-井口，7-配重塊，8-接近開關，9-支架。

具體實施方式

下面結合具體實施例及其附圖對本技術作進一步說明。如圖1所示，本技術提供的礦井提升機尾繩保護裝置，在提升機井筒的底部，提升機尾繩3上部約1米處，焊接有尾繩隔離鋼梁2，在隔離鋼梁2正下方0. 5米處橫拉一根帶塑料保護套的鋼絲拉繩4，鋼絲拉繩4位于尾繩隔離鋼梁2的正下方，可以防止因井筒上部其它雜物掉落下來引起的誤動作，鋼絲拉繩4上包覆塑料保護套具備防水、防銹的功能。鋼絲拉繩4的一端通過繩頭鎖扣1固定在隔離鋼梁2下方的支承座2’上，另一端通過焊接在隔離鋼梁2下方的第二定滑輪5’、焊接在井口 6的鋼梁處的兩個第一定滑輪5 牽引至井口 6處，且在鋼絲拉繩4的末端懸掛有配重塊7 ;配重塊7的附近設置有接近開關 8，用來檢測配重塊7的動作情況;接近開關8固定連接在支架9上，與提升機的可編程邏輯控制器PLC電連接，接近開關8的檢測信號輸送給提升機可編程邏輯控制器PLC，可編程邏輯控制器PLC向執行機構發出報警、停車等動作指令。工作過程如下當提升機運行時，一旦出現提升機的尾繩3出現絞扭或其它上勁的情況，或尾繩3 相距隔離鋼梁2過近時，鋼絲拉繩4便會被拉動，鋼絲拉繩4末端的配重塊7被提起，接近開關8檢測不到配重塊，馬上發出報警信號，并將異常信號輸送給提升機的主控PLC，提升機隨即停止運行，從而避免發生尾繩被拉斷或破壞的事故發生。最后應說明的是以上實施例僅用以更清楚地說明本技術，而并非限制本技術所描述的技術方案。一切不脫離技術實質內容和范圍的技術方案及其改進，其均應涵蓋在本技術的實用要求范圍內。

實用要求

1.一種礦井提升機尾繩保護裝置，包括隔離鋼梁(2)，其特征在于還包括鋼絲拉繩(4)、滑輪組(5、5’)、配重塊(7)和接近開關(8)，所述鋼絲拉繩(4)平行設置在隔離鋼梁(2)的正下方，一端與隔離鋼梁(2)下方的支承座(2’)固定連接，另一端通過滑輪組(5、5’)牽引至井口(6)處，且在鋼絲拉繩(2)末端懸掛有配重塊(7);所述配重塊(7)的附近設置有接近開關(8)，接近開關(8)與提升機的可編程邏輯控制器(PLC)電連接。

2.根據實用要求1所述的提升機尾繩保護裝置，其特征在于所述滑輪組(5、5’)包括固定連接在所述井口(6)的鋼梁處第一定滑輪(5)和固定連接在所述隔離鋼梁(2)下方的第二定滑輪(5’)。

3.根據實用要求2所述的提升機尾繩保護裝置，其特征在于所述第一定滑輪(5)為 1 2個。

4.根據實用要求1至3任一所述的提升機尾繩保護裝置，其特征在于所述鋼絲拉繩 (4)設有塑料保護套。

技術摘要

    本技術公開了一種礦井提升機尾繩保護裝置，包括隔離鋼梁，還包括鋼絲拉繩、滑輪組、配重塊和接近開關，所述鋼絲拉繩平行設置在隔離鋼梁的正下方，一端與隔離鋼梁下部的支承座固定連接，另一端通過滑輪組牽引至井口處，且在鋼絲拉繩末端懸掛有配重塊;所述配重塊的附近設置有接近開關;所述接近開關與提升機的可編程邏輯控制器PLC電連接。該尾繩保護裝置安裝以后，可以有效避免由于尾繩絞繩、雜物絞繩等引起的重大故障，確保提升系統的安全性;有效檢測尾繩的工作狀況，提前預防尾繩故障;有效避免了由于尾繩故障造成的設備事故、人員傷害和停產所造成的巨大損失。
